Abaqus販売・サポート (製品情報)

効果的なモデリングツール

Abaqus/CAEは、Abaqusの標準的なプリポストプロセッサで、ジオメトリベースのデータを読み込み、CAE内でメッシュの作成を行うことが可能です。
また、対話型の操作により、解析経験の浅いエンジニアにも容易に扱うことができ、熟練エンジニアには生産的な使い勝手がよい環境を提供しており、モデリングから、解析実行、ジョブ管理、そして結果表示までのすべてを統合しています。
Abaqus/CAEのメインユーザインターフェース
Abaqus/CAEのメインユーザインターフェース

接触

ボルト締め付け組立、スナップフィット、衝撃事象など、現実の製造の場面には、多様な物体間の接触があり、接触時の挙動を理解することは不可欠です。
Abaqusでは、変形体、剛体間の接触、自己接触などの広範囲にわたる接触モデリング機能があり、また、Abaqus接触機能の特徴である、一般接触機能は、異なる部品間の接触を自動的に感知するため、ユーザによる設定がほとんど必要ありません。
Hertz接触解析3セルのハニカム解析
Hertz接触解析3セルのハニカム解析
Hertz接触問題における、接触圧の検討を行った解析例です。 3セル構造ハニカムの軸方向圧縮による長柱座屈解析を行った例です。
接触には自己接触機能を用いています。

高度な材料モデル

Abaqusは、金属やゴムなどの一般的なエンジニアリング材料に加え、複合材、合成樹脂などの新しい材料ライブラリを備えています。
また、ユーザの知見に基づいて、サブルーチンUMATによるモデリングを行うことも可能です。
材料モデル
一般的な特性減衰、密度、熱膨張
弾性モデル線形弾性、超弾性、亜弾性、超弾性、粘弾性、等
弾塑性モデルMises降伏関数、Hill降伏関数、等方硬化則、移動硬化則、Johnson-Cook硬化則、クリープ、動的破壊モデル、多孔質塑性モデル、拡張Drucker-Pragerモデル、Drucker-Prager/Capモデル、Mohr-Coulombモデル、可壊発泡塑性、等
熱的特性熱伝導率、比熱、潜熱
音響特性
質量拡散特性拡散率、溶解度
電磁特性導電率、圧電挙動、透磁率
間隙流体特性透水率、多孔質材料の体積弾性率、吸着、膨張ゲル、含水膨張
ユーザ定義材料任意の機械的構成モデル、熱的構成モデルをユーザサブルーチンを用いて定義

マルチフィジックス

Abaqusは、熱-応力、熱-電気、構造-音響、低周波電磁場、多孔質体からの流れの相互作用を含む広範なマルチフィジックス機能を備えており、Abaqus/CFDでは、乱流やメッシュの変形を含む非圧縮性流のシミュレーションを行うことができます。 また、SPH粒子法やEuler-Lagrange連成解析(CEL)による構造-流体の連成解析(FSI)機能によって固体と液体の中間的な領域にある材料の表現や、構造と流体の連成効果を表現することが可能です。
熱-応力連成解析流体-構造連成解析構造-音響連成解析
熱-応力連成解析流体-構造連成解析構造-音響連成解析
エキゾーストマニホールドの排気ガス加熱によって発生する熱膨張を解析した例です。 Abaqus/CFDを用いて、円柱まわりの流れのカルマン渦が発生する現象を解析した例です。 空洞BOXの内外に、空気をモデル化し、調和応答解析によるBOX周囲音場を解析した例です。

ハイパフォーマンスコンピューティング

Abaqusの分散メモリ並列化直説法ソルバは、高いスケーリングとロバスト性を実現しています。
Abaqus/Explicitの並列化は、領域分割テクノロジーをもとにしており、計算処理を大幅に加速し、生産効率を向上させます。
さらにAbaqus/Standardでは、Abaqus/AMS固有値解析ソルバにより、大規模モデルに対する高速の線形動的フレームワークを提供しています。
また、GPGPUにも対応しています。
ハイパフォーマンスコンピューティング

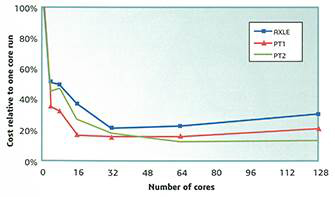

3つのベンチマークモデル(自由度数は5百万から9百万)の結果は、コア数の増加によりコストとランタイムが減少することを示しています。
この例の場合、計算コストと速度が最も良くバランスするコア数は64です。

動作環境

PlatformWindows/ x86-64、 Linux/ x86-64
Operating systemWindows7以降、 Linux
  • Abaqus6.13以降では、Windows32ビットプラットフォームWindows XP、Windows Vistaでのサポートは行っておりません。
  • 詳細はお問い合わせください。
